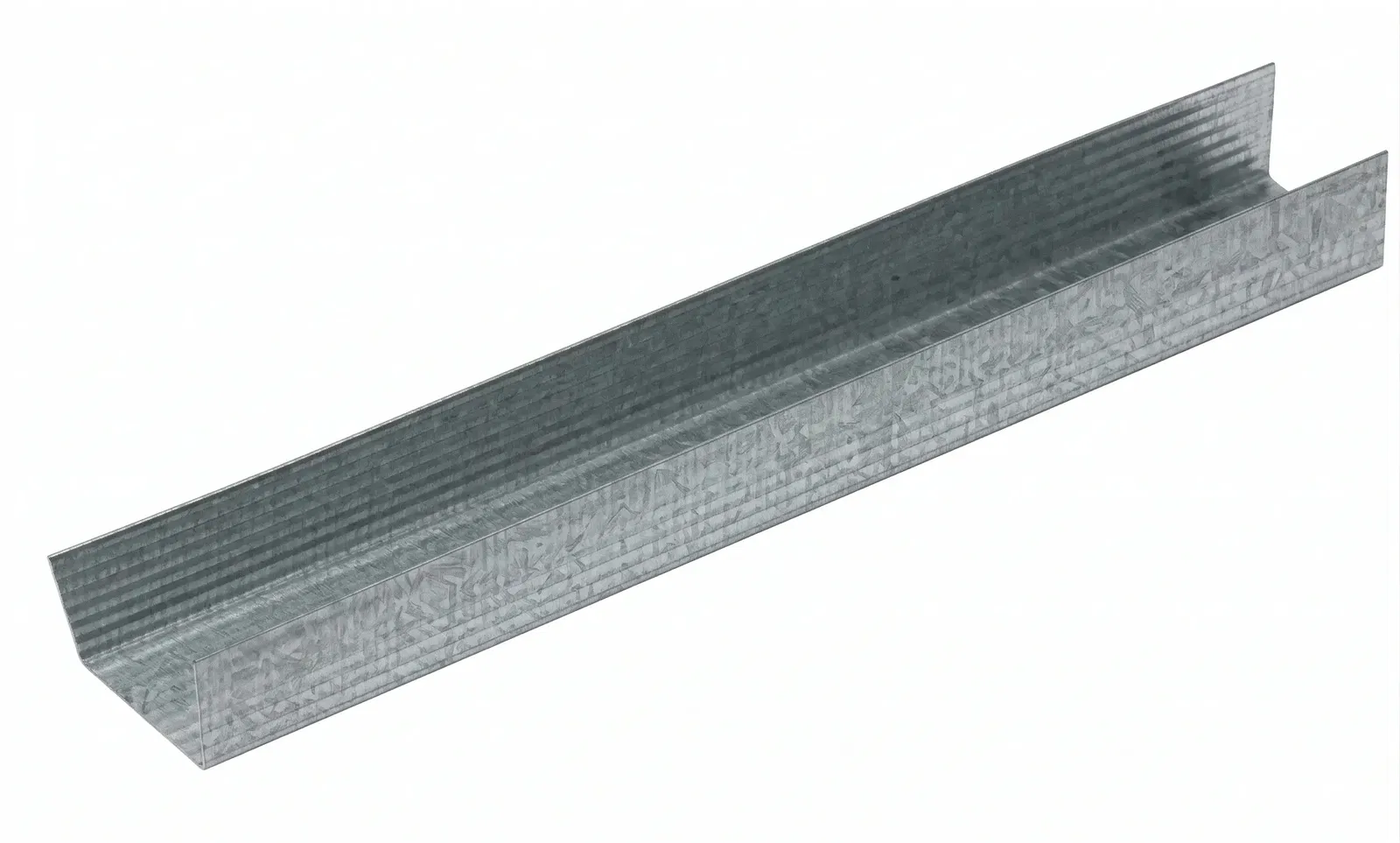

Tavan U Profili
TAVAN U PROFİLİ (TU)
Uzunluk 3.000 mm (3 mt)
Kalınlık 0,30 mm – 1,00 mm arası
Tavan U profili alçıpan ile asma tavan ve duvar giydirme uygulamalarında kullanılır.
Tavan U Profili (TU 28x27) Teknik Özellikleri ve Şartnamesi
Alçıpan asma tavan sistemlerinin duvarla birleştiği sınır hatlarında çevre çerçevesini oluşturan Tavan U profili, sıcak daldırma galvanizli çelik sacdan soğuk şekillendirme (roll-forming) yöntemiyle üretilen yatay kılavuz yapı elemanıdır.
Asma tavanın yapılacağı kotu belirleyen bu profil; ana ve tali taşıyıcı olan Tavan C profillerinin uç kısımlarını içerisine alarak tavan iskeletinin doğrusal bir hat üzerinde kalmasını sağlar, tavan kenarlarının aşağı sarkmasını engeller.
1. Teknik Özellikler ve Ölçü Tablosu:
Ürün Tanımı (TU 28x27) | Flanş / Taban / Flanş Ölçüsü (mm) | Standart Uzunluk (mm) | Sac Kalınlığı (mm) | Yaklaşık Birim Ağırlık (kg/m) |
TU 28x27 (Eko Seri) | 27 x 28 x 27 mm | 3000 mm | 0.45 mm | 0.285 kg / m |
TU 28x27 (Standart Seri) | 27 x 28 x 27 mm | 3000 mm | 0.50 mm | 0.318 kg / m |
TU 28x27 (Pro / Ağır Seri) | 27 x 28 x 27 mm | 3000 mm | 0.60 mm | 0.385 kg / m |
Uluslararası Kalite Standart Uyumu: Profesyonel asma tavan projelerinde kullanılacak Tavan U profilleri, TS EN 14195 (Alçı Levha Sistemlerinde Kullanılan Metal Çerçeve Bileşenleri) ve TS EN 13964 (Asma Tavanlar - Gereksinimler ve Deney Yöntemleri) standartlarına uygun olarak üretilmeli, korozyon direnci için minimum Z100 sıcak daldırma galvaniz kaplamaya sahip olmalıdır. Yangına tepki sınıfı A1 (Hiç Yanmaz) kategorisindedir.
2. Mühendislik Fonksiyonu
Çevre Çerçeve Kılavuz Fonksiyonu: Tavan U profili, asma tavan sisteminin duvardaki "aks terazisidir". 28 mm'lik net iç taban genişliği, Tavan C profillerinin uç kısımlarının profil yuvasına mikro toleranslarla, sıkışma veya potluk yapmadan rahatça oturmasını sağlar.
Akustik Köprü ve Ses Geçişi Engelleme: Profil, yan duvar yapı elemanlarıyla (tuğla, beton, bims) doğrudan temas halindedir. Taban yüzeyine uygulanacak yalıtım bandı sayesinde, duvardan tavana veya tavandan duvara geçebilecek darbe kaynaklı ses titreşimlerinin (akustik köprü) önünü keserek odalar arası dB yalıtım performansını artırır.
Minimum Kesit ile Maksimum Alan Tasarrufu: 27-28 mm'lik minimal kesit yapısı, asma tavan tavan boşluğunda gereksiz alan ve kot kayıplarını engeller. Özellikle basık tavanlı mekanlarda minimum seviyede kot düşürülerek sistemin kurulmasına olanak tanır.
Korozyon Direnci ve Yoğuşma Koruması: Asma tavan üst boşlukları, havalandırma hatları ve sıcaklık farkları nedeniyle yoğuşmaya (nem birikmesine) oldukça müsaittir. TU 28x27 profili, daldırma galvaniz yapısı sayesinde bu nemlenmelere karşı yüksek paslanma direnci gösterir ve boya kusurlarını engeller.
3. Uygulama ve Montaj Metodolojisi
Kotun Lazerle Okunması: Asma tavan bitiş kotu lazer nivo vasıtasıyla duvar yüzeylerine hassas bir şekilde aktarılır ve çırpı ipi yardımıyla montaj hattı netleştirilir.
Akustik Bant Entegrasyonu (Kritik Adım): Tavan U profilinin duvara basacak olan arka taban yüzeyine akustik yalıtım bandı (ses yalıtım bandı) yapıştırılır. Bu adım atlanırsa, duvar ve tavan arasında ses köprüsü oluşur ve sistemin akustik performansı düşer.
Duvar Ankrajı ve Sabitleme: Profil, çizilen hata uygun olarak duvara yerleştirilir. Plastik dübel ve vida kombinasyonu veya gazlı çivi çakma tabancaları yardımıyla, maksimum 60 cm aralıklarla duvara rijit bir şekilde sabitlenir. Profil başlarında ve bitişlerinde vida aralığı köşeden en fazla 10 cm içeride olmalıdır.
Tavan C Profillerinin Geçirilmesi: Yatay Tavan U çerçevesi sabitlendikten sonra, ana taşıyıcı Tavan C profilleri bu çerçevenin içerisine sürülerek yerleştirilir. Not: Tavan C profilleri, Tavan U profilinin içerisine girerken duvar tabanına sıfıra sıfır dayanmamalı, yapının termal genleşme hareketleri düşünülerek her iki uçta da 5-10 mm genleşme boşluğu bırakılmalıdır.
HC Alçıpan Profil: Tavan U Profili (TU) ile Güçlü ve Kusursuz İskelet Sistemleri
İç mekan tasarımında estetik ve fonksiyonelliği bir araya getiren alçıpan sistemlerinin başarısı, görünmeyen kahramanlar olan metal profillerin kalitesine bağlıdır. HC Alçıpan Profil olarak, asma tavan ve duvar giydirme uygulamalarının vazgeçilmez sınır elemanı olan Tavan U Profilini (TU), yüksek mühendislik standartlarıyla üretiyoruz.
Modern yapıların ihtiyaç duyduğu hassasiyeti, dayanıklılığı ve montaj kolaylığını tek bir üründe birleştirerek profesyonel çözüm ortaklığı sunuyoruz.
Tavan U Profilinin (TU) Yapısal Fonksiyonu ve Kullanım Amacı
Tavan U profili, alçıpan sistemlerinin kurulum aşamasında "kılavuz" görevini üstlenen stratejik bir bileşendir. Asma tavan uygulamalarında duvar üzerine monte edilerek tavanın çevresini dolanır ve ana taşıyıcı olan Tavan C profili elemanlarına yataklık eder.
Duvar giydirme sistemlerinde ise zemin ve tavan birleşim hatlarında bir ray mekanizması oluşturarak dikey profillerin hizalanmasını sağlar. HC Alçıpan Profil tarafından üretilen Tavan U profilleri, sistemin teraziye alınmasını kolaylaştırırken, yapının sismik hareketlere ve statik yüklere karşı direncini artırarak çatlamaların önüne geçer.
Teknik Ölçüler ve Esnek Üretim Kapasitesi
Projelerinizin teknik gereksinimlerini karşılamak adına Tavan U profillerimizi geniş bir varyasyon yelpazesinde sunuyoruz. Standart olarak 3.000 mm (3 metre) uzunluğunda üretilen profillerimiz, uygulamanın statik yüküne göre 0,30 mm ile 1,00 mm arası farklı kalınlık seçeneklerine sahiptir.
Hafif dekoratif tavanlardan, yüksek dayanım gerektiren endüstriyel duvar kaplamalarına kadar her bütçeye ve her detaya uygun bir kalınlık alternatifi portföyümüzde mevcuttur. Hassas üretim bandımız sayesinde tüm profiller, belirtilen ölçülerde milimetrik sapma olmaksızın teslim edilir.
Korozyona Karşı Üstün Koruma ve Hammadde Kalitesi
HC Alçıpan Profil olarak üretimde kullandığımız sıcak daldırma galvanizli sac, yapılarınızın ömrünü doğrudan uzatır.
Yüksek çinko kaplama oranı, profilin hava ve nem ile temasında oksitlenmesini engelleyerek paslanma riskini ortadan kaldırır. Bu özellik, banyo, mutfak ve bodrum katları gibi nem oranının yüksek olduğu alanlarda alçıpan sisteminin iskelet bütünlüğünü koruması için hayati önem taşır.
Profillerimizin pürüzsüz yüzeyi ve homojen sac yapısı, montaj sırasında vidaların metale tam tutunmasını sağlar.
Asma Tavan Uygulamalarında Tavan U Profilinin Rolü
Bir asma tavanın kusursuz görünmesi için ilk adım, çevre hattının doğru kurulmasıdır. Tavan U profili, tavan kotunun belirlendiği seviyede duvara sabitlenir ve taşıyıcı C profillerinin bu kanalın içine girmesiyle sistem kilitlenir.
HC Alçıpan Profil’in özel formlu Tavan U profilleri, C profillerine tam uyum sağlayarak bağlantı noktalarında oluşabilecek boşlukları ve buna bağlı "tıkırtı" seslerini engeller. Rijit yapısı sayesinde uzun metrajlı duvarlarda dahi bel verme yapmaz, tavanın her noktada aynı seviyede kalmasını sağlar.
Duvar Giydirme ve İzolasyon Performansına Katkısı
Mevcut duvarların yüzeyini düzeltmek veya ses/ısı yalıtımı eklemek amacıyla yapılan giydirme işlemlerinde, Tavan U profilleri sistemin alt ve üst sınırlarını belirler. Profilin taban genişliği, yalıtım malzemelerinin yerleştirilmesi için gereken boşluğu standartlara uygun şekilde sağlar.
Ayrıca, profilin arkasına yerleştirilecek akustik bantlar ile birleştiğinde, yapı elemanları arasındaki ses köprülerini keserek mekanın akustik konforunu artırır. HC Alçıpan Profil ürünleri, bu tür detaylı uygulamalarda ustalara yüksek ergonomi sunar.
Uygulayıcı Dostu Tasarım ve Montaj Avantajları
Şantiyelerdeki çalışma hızını artırmak için Tavan U profillerimizi işleme kolaylığı sunacak şekilde tasarlıyoruz. Çapaksız kenar yapısı montaj sırasında iş güvenliğini artırırken, sacın yüksek kalitesi metal makasıyla yapılan kesimlerde profilin formunun bozulmasını engeller.
0,30 mm’lik seçeneklerimizle ekonomik ve hafif çözümler sunarken, 1,00 mm kalınlığa sahip profillerimizle ağır seramik kaplanacak duvarlarda dahi güvenli taşıma kapasitesi oluşturuyoruz. Profillerin iç içe geçebilme özelliği ise nakliye ve depolama sırasında alan tasarrufu sağlayarak operasyonel maliyetleri düşürür.
Yapısal Dayanıklılık ve Uzun Ömürlü Çözümler
Alçıpan sistemlerinde oluşabilecek en büyük sorun, zamanla meydana gelen sarkmalar ve ek yerlerindeki çatlaklardır. Bu sorunların temel kaynağı genellikle zayıf ve standart dışı üretilmiş profillerdir.
HC Alçıpan Profil, her bir boy profilde aynı kaliteyi ve sac yoğunluğunu garanti eder. 3 metrelik standart boyların kusursuz doğruluğu, geniş alan uygulamalarında ek yerlerinin sorunsuz birleşmesini sağlar. Galvaniz kaplamanın kendi kendini onarma yeteneği, vida delikleri gibi açıkta kalan noktalarda bile paslanmayı geciktirerek sistemin iskelet ömrünü bina ömrüyle eşdeğer kılar.
Profesyonel Projeler İçin HC Alçıpan Profil Tercihi
Gerek konut projelerinde gerekse büyük ticari komplekslerde alçıpan iskeletinin doğru kurulması, son kattaki boya ve dekorasyonun kalitesini belirler. HC Alçıpan Profil olarak, üretim kapasitemizi sürekli güncelleyerek piyasadaki en sağlam ve güvenilir Tavan U profillerini sunuyoruz.
Geniş stok ağımız sayesinde projelerin en kritik aşamalarında dahi kesintisiz tedarik sağlıyoruz. Yarının mimari yapılarını, bugünün en kaliteli çelik profilleriyle inşa etmek isteyen tüm uygulayıcılar ve yatırımcılar için HC Alçıpan Profil, sağlamlığın ve güvenin adresi olmaya devam etmektedir.
