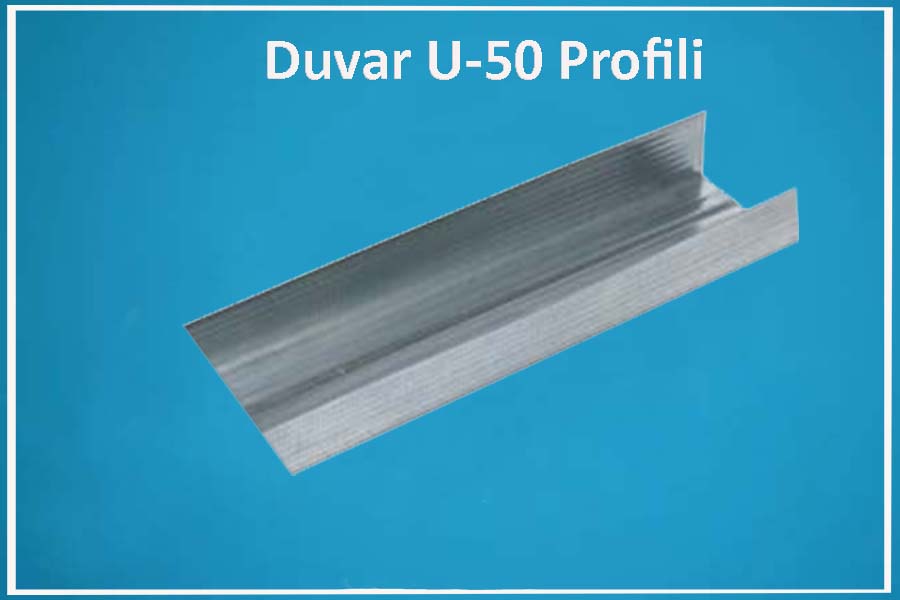

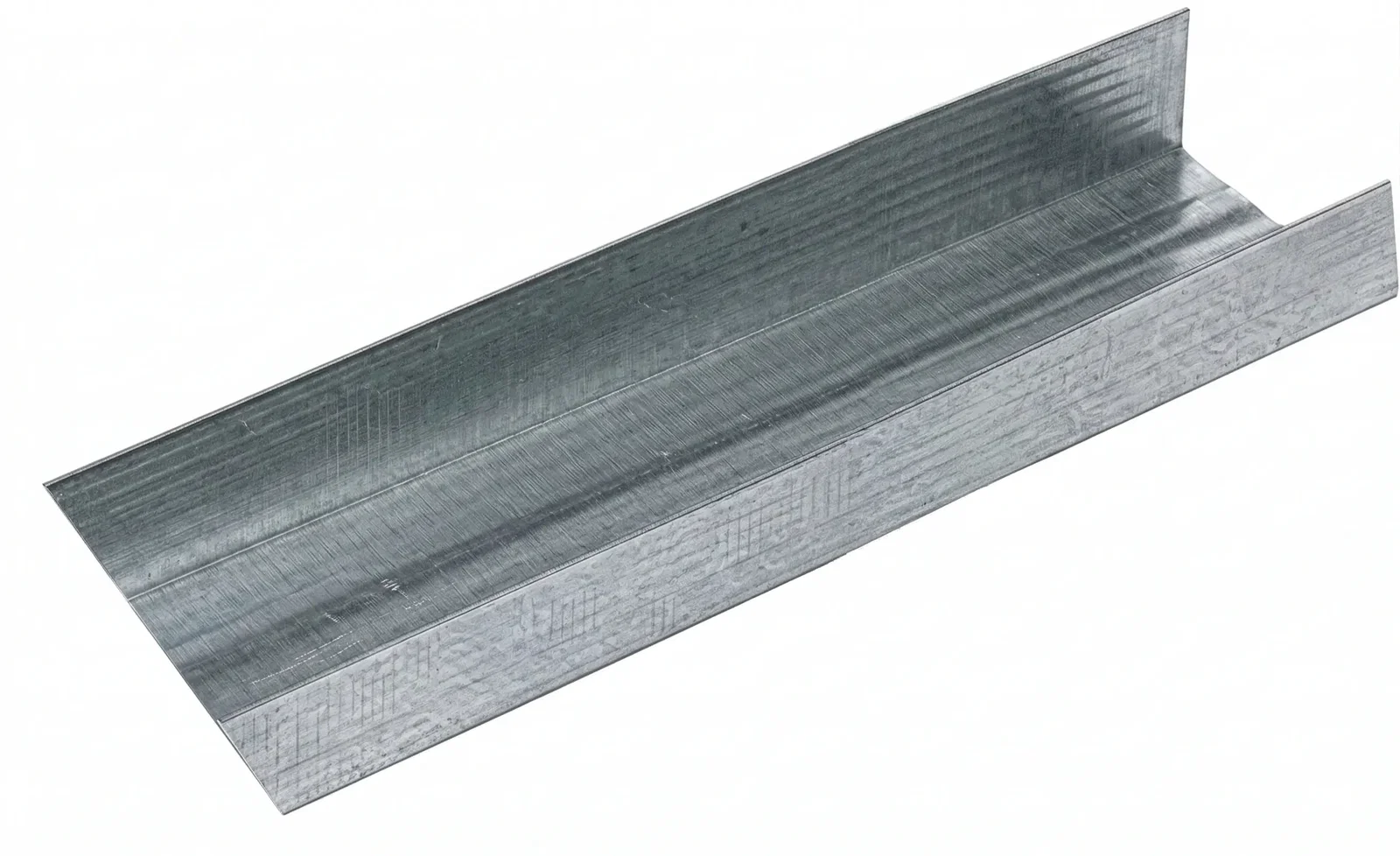

DUVAR U 50 PROFİLİ (DU 50)

Uzunluk 3.000 mm (3 mt)

Kalınlık 0,35 mm – 1,00 mm arası

Duvar U 50 profili alçıpan ile bölme duvar uygulamalarında kullanılır.

Duvar U-50 Profili (DU 50) Teknik Özellikleri ve Şartnamesi

Alçıpan bölme duvar, giydirme duvar ve şaft duvarı sistemlerinin zemin ve tavan hatlarındaki sınır çerçevesini oluşturan Duvar U-50 (DU 50) profili, sıcak daldırma galvanizli çelik sacdan soğuk şekillendirme yöntemiyle üretilen yatay kılavuz yapı elemanıdır.

Sistemin dikey taşıyıcı omurgasını oluşturan Duvar C-50 (DC 50) profillerinin zemin ve tavana sabitlenmesini, hizalanmasını ve doğrusal bir hat üzerinde kalmasını sağlar.

1.Teknik Özellikler ve Ölçü Tablosu

Uluslararası Kalite Standart Uyumu: Profesyonel kuru duvar projelerinde kullanılacak Duvar U-50 profilleri, TS EN 14195 (Alçı Levha Sistemlerinde Kullanılan Metal Çerçeve Bileşenleri) standartlarına uygun olarak üretilmeli ve korozyon direnci için en az Z100 sıcak daldırma galvaniz kaplamaya sahip olmalıdır. Yangına tepki sınıfı A1 (Hiç Yanmaz) kategorisindedir.

2. Mühendislik Fonksiyonu ve Avantajları

• Sistem Doğrusallığı ve Kılavuz Fonksiyonu: DU 50 profili, bölme duvarın zemin ve tavan düzlemindeki "aks kılavuzudur". İçerisine geçecek olan DC 50 dikey profillerinin tam şakulünde (dikey eksende) kalmasını garanti eder. 51 mm'lik net iç taban genişliği, DC 50 profillerinin profil yuvasına mikro toleranslarla, potluk yapmadan oturmasını sağlar.


• Akustik ve Termal Köprü Engelleme: Profil, zemin ve tavan betonarmesiyle doğrudan temas halindedir. Taban yüzeyine uygulanacak yalıtım bandı sayesinde, alt ve üst katlardan gelecek darbe kaynaklı ses titreşimlerinin duvar yüzeyine geçmesini (akustik köprü oluşumunu) engeller.


• Minimum Alan Kaybı (Dar Kesit Performansı): 50 mm'lik sistem kesiti, DC 50 ve DU 50 kombinasyonlarında çift kat alçıpan uygulamasıyla birlikte toplamda sadece 10 cm civarı bir duvar kalınlığı oluşturur. Bu durum, binalarda net fenni alan optimizasyonu (metrekare kazancı) sağlar.


• Korozyon Direnci ve Yapı Ömrü: Şantiyelerdeki zemin temizliği, harç suları veya ıslak hacimlerdeki nem, duvar diplerinde birikir. DU 50 profili, daldırma galvaniz yapısı sayesinde bu dip nemine karşı paslanma direnci gösterir, sistemin servis ömrünü korur.


3. Uygulama ve Montaj Metodolojisi

1. Aksın İşaretlenmesi: Bölme veya giydirme duvarın geçeceği hat, lazer nivo vasıtasıyla zemine ve tavana hassas bir şekilde çizilir.


2. Akustik Bant Entegrasyonu (Kritik Adım): DU 50 profilinin betonarmeye basacak olan taban yüzeyine akustik yalıtım bandı (ses yalıtım bandı) yapıştırılır. Bu adım atlanırsa, duvar sistemi akustik zafiyet gösterir ve ses yalıtım dB performansı düşer.


3. Zemin ve Tavan Ankrajı: Profil, çizilen hata uygun olarak zemin ve tavana yerleştirilir. Plastik dübel ve vida kombinasyonu veya çelik çivili pullu dübeller yardımıyla, maksimum 60 cm aralıklarla betonarmeye rijit bir şekilde sabitlenir. Profil başlarında ve bitişlerinde vida aralığı köşeden en fazla 10 cm içeride olmalıdır.


4. DC 50 Profillerinin Yerleşimi: Yatay DU 50 çerçevesi sabitlendikten sonra, dikey taşıyıcı DC 50 profilleri bu çerçevenin içerisine alt ve üstten geçirilir. Not: Dikey profiller tavan U profilinin içerisine girerken, üstten 1 cm genleşme/sehim boşluğu bırakılmalı ve yatay U profiline vida ile sabitlenmemelidir (sismik hareket toleransı için).

HC Alçıpan Profil: Duvar U 50 Profili (DU 50) ile Sağlam Bölme Duvarlar

Modern yapıların iç mekan düzenlemelerinde alanları fonksiyonel bölümlere ayırmak, hem statik hem de estetik bir hazırlık gerektirir. HC Alçıpan Profil olarak, bölme duvar sistemlerinin temel dayanağı olan Duvar U 50 Profilini (DU 50), yüksek kalite standartlarında ve hassas üretim teknikleriyle sunuyoruz.

Alçıpan ile oluşturulan bölme duvar uygulamalarında sistemin zemine ve tavana sabitlenen ana çerçevesini oluşturan bu profil, yapınızın iç iskeletini güven altına alır.

Duvar U 50 Profilinin İşlevi ve Teknik Rolü

DU 50 profili, bölme duvar yapımında kullanılan dikey taşıyıcı C profillerine (DC 50) rehberlik eden ve onları bir arada tutan yatay bir kanal profilidir. Uygulama esnasında zemine ve tavan yüzeyine monte edilerek, duvarın geçeceği hattı belirler.

50 mm’lik taban genişliği sayesinde, dar alanlarda yer kaybını önlerken, üzerine monte edilecek alçıpan levhalar için rijit ve stabil bir zemin hazırlar. HC Alçıpan Profil’in Duvar U 50 profil serisi, montaj sırasında esneme yapmayan yapısıyla duvarın terazi ve şakülünde kalmasını garantiler.

Teknik Özellikler ve Üretim Çeşitliliği

Şantiyelerdeki verimliliği artırmak amacıyla Duvar U 50 profillerimizi standart olarak 3.000 mm (3 metre) uzunluğunda üretiyoruz. Projelerinizin statik gereksinimlerine göre geniş bir kalınlık yelpazesi sunarak, 0,35 mm ile 1,00 mm arası üretim gerçekleştiriyoruz.

Kullandığımız ham madde, korozyona karşı yüksek direnç gösteren sıcak daldırma galvanizli çelik sacdır. HC Alçıpan Profil güvencesiyle sunulan bu saclar, yüksek çinko kaplama oranı sayesinde nemli ortamlarda dahi formunu bozmaz ve paslanma yapmaz. Bu dayanıklılık, bölme duvarın ömrünü bina ömrüyle eşdeğer hale getirir.

Bölme Duvar Uygulamalarında DU 50 Kullanım Alanları

Duvar U 50 profilleri, özellikle hafiflik ve hız gerektiren iç mekan projelerinde tercih edilir:

• Ofis Bölme Sistemleri: Çalışma alanlarını birbirinden ayırırken ince yapısı sayesinde alan tasarrufu sağlar.


• Konut İçi Duvar Düzenlemeleri: Yeni odalar oluşturulmasında veya koridor hatlarının belirlenmesinde ana ray görevini üstlenir.


• İzolasyonlu Duvarlar: İçine yerleştirilecek taş yünü veya cam yünü gibi yalıtım malzemeleri için uygun genişliği sunarak ısı ve ses yalıtım performansını destekler.


• Tesisat Gizleme: Elektrik ve su tesisatlarının duvar içinden geçirilmesine olanak tanıyan iskelet yapıyı oluşturur.



  HC Alçıpan Profil Kalitesinin Uygulama Avantajları

Uygulayıcı dostu tasarımıyla öne çıkan DU 50 profillerimiz, montaj esnasında profesyonellere pek çok kolaylık sunar. Pürüzsüz yüzey yapısı ve simetrik kenar kesimleri, Duvar C 50 dikey profillerinin kanal içine tam oturmasını sağlar. Bu uyum, vidalama sırasında profilin kaymasını önler ve işçilik hatalarını minimuma indirir.

Ayrıca, profillerimizin çapaksız kesimi iş güvenliğini artırırken, sacın yüksek mukavemeti sayesinde üzerine binen alçıpan yükünü dengeli bir şekilde zemine iletir. Hafif yapısı binaların deprem yükünü azaltır, galvanizli yapısı ise yangın dayanımı gerektiren sistemlerde iskeletin bütünlüğünü korumasına yardımcı olur.

Verimli Şantiye Yönetimi ve Dayanıklılık

Bölme duvar iskeletinin ilk aşaması olan U profil montajı, tüm duvarın düzgünlüğünü belirler. HC Alçıpan Profil olarak ürettiğimiz 3 metrelik standart boylar, uzun koridorlarda daha az ek yeri oluşmasını sağlar.

0,35 mm’den 1,00 mm’ye kadar olan seçeneklerimizle, ister sadece dekoratif amaçlı ister üzerine ağır yük (mutfak dolabı, TV ünitesi vb.) binecek duvarlar için en uygun teknik çözümü sunuyoruz.

Profillerin birbirinin içine geçebilen tasarımı, nakliye sırasında yerden tasarruf sağlarken şantiye alanında depolama kolaylığı sunar. HC Alçıpan Profil, üretimden teslimata kadar olan süreçte kalite kontrol adımlarıyla hata payını sıfıra indirerek projelerinizin aksamadan ilerlemesine katkı sağlar.

Neden HC Alçıpan Profil Duvar U 50?

İnşaat sektöründe kullanılan metal profillerde sacın kalitesi ve büküm hassasiyeti kritik önem taşır. Standart dışı profiller zamanla duvarlarda esneme ve ek yerlerinde çatlama yapabilir.

HC Alçıpan Profil, her bir Tavan U Profili , Tavan C Profili ve Detay U profili elemanında olduğu gibi Duvar U 50 serisinde de homojen galvaniz yapısını ve milimetrik doğruluğu garanti eder.

Alçıpan ile bölme duvar uygulamalarında, sağlam bir başlangıç ve kusursuz bir bitiş için HC Alçıpan Profil’in Duvar U 50 çözümlerini tercih edin. Güçlü stok ağımız, rekabetçi fiyatlarımız ve hızlı lojistik imkanlarımızla projelerinizde güvenilir çözüm ortağınız olmaya devam ediyoruz. İç mekanlarınızın sınırlarını kaliteyle belirleyin.
