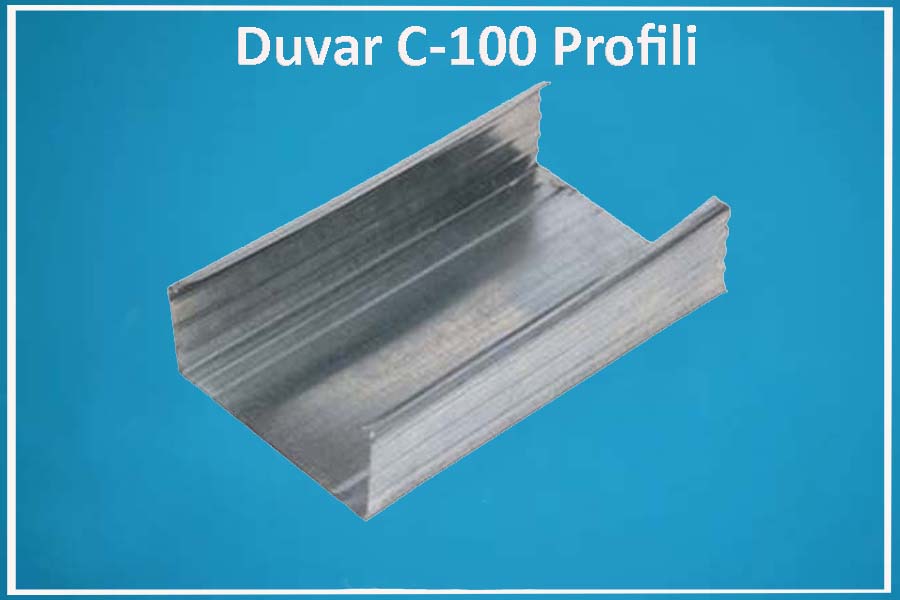

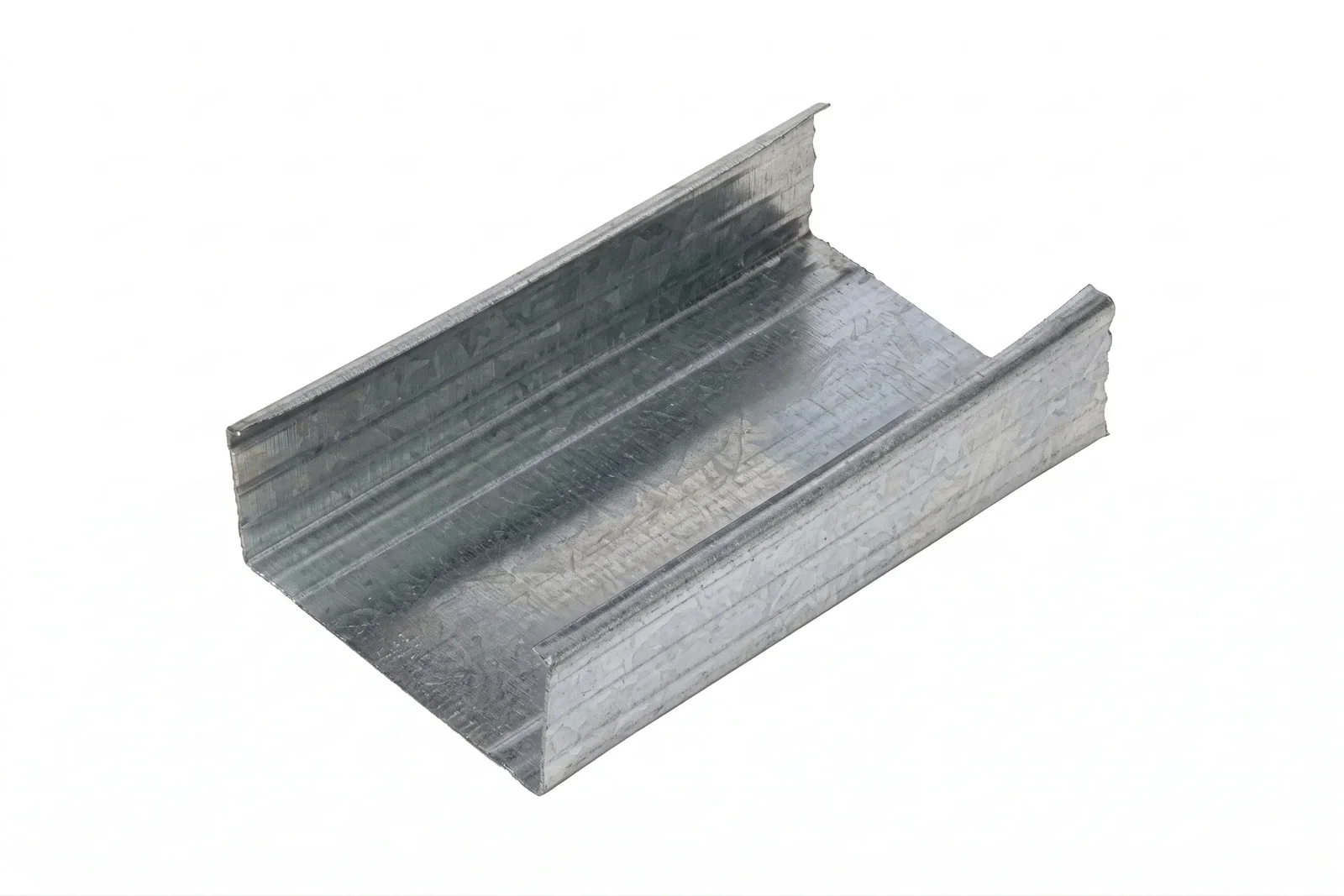

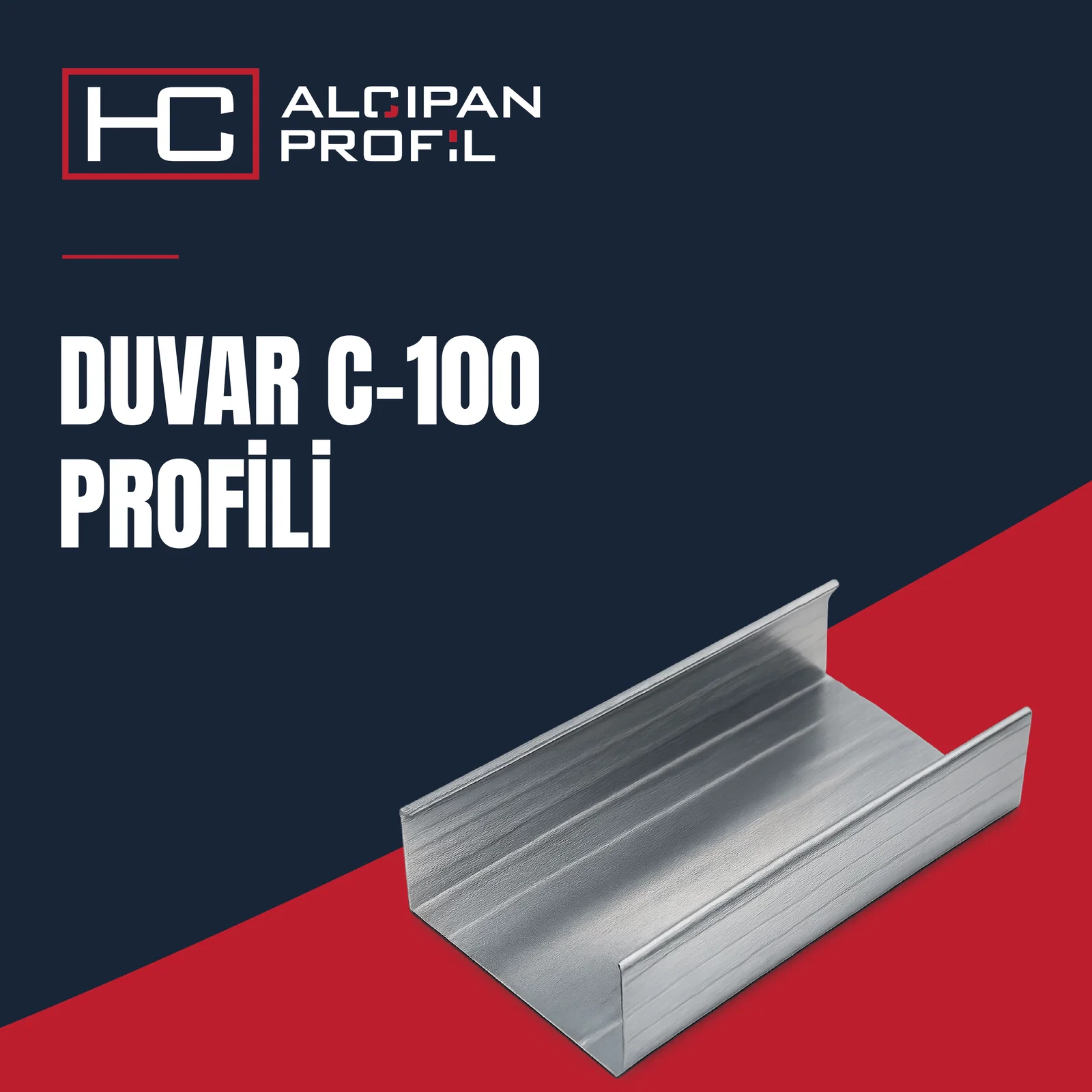

DUVAR C 100 PROFİLİ (DC 100)

Uzunluk 3.000 mm (3 mt)

Kalınlık 0,40 mm – 1,00 mm arası

Duvar C 100 profili alçıpan ile bölme duvar uygulamalarında kullanılır.

Duvar C-100 Profili (DC 100) Teknik Özellikleri ve Şartnamesi

Alçıpan bölme duvar, giydirme duvar, şaft duvarları ve yüksek koridor bölmelerinin dikey taşıyıcı omurgasını oluşturan Duvar C 100 (DC 100) profili, özellikle yüksek statik mukavemet, gelişmiş ses yalıtımı ve yüksek tavan açıklıkları gerektiren mimari projelerde kullanılan galvanizli çelik sac yapı elemanıdır.

Yatayda konumlandırılan DU-100 (Duvar U-100) profillerinin içerisine dikey olarak entegre edilerek, üzerine vidalanacak çift kat veya tek kat alçıpan levhaların tüm yapısal yükünü göğüsleyen rijit bir karkas sistemi oluşturur.

1. Teknik Özellikler ve Ölçü Tablosu

Uluslararası Kalite Standart Uyumu: Büyük ölçekli, endüstriyel ve kamu şartnameli projelerde kullanılacak Duvar C-100 profilleri, TS EN 14195 (Alçı Levha Sistemlerinde Kullanılan Metal Çerçeve Bileşenleri) standartlarına uygun olarak soğuk şekillendirme yöntemiyle üretilmeli ve korozyon direnci için en az Z100 (opsiyonel Z200) sıcak daldırma galvaniz kaplamaya sahip olmalıdır. Yangına tepki sınıfı A1 (Hiç Yanmaz) kategorisindedir.

2. Mühendislik Fonksiyonu ve Avantajları

• Maksimum Yükseklik ve Sehim (Esneme) Direnci: DC 100 profili, 99 mm'lik taban genişliği ve yan flanşlarındaki özel kırım çizgileri (hadveler) sayesinde atalet momentini maksimuma çıkarır. Bu rijit geometri, 4.5 - 5.5 metre civarındaki yüksek bölme duvarların, rüzgar ve darbe yükleri karşısında bel vermesini (sehim yapmasını) engeller.


• Üst Düzey Akustik Performans ve $dB$ İzolasyonu: 100 mm'lik kesit derinliği, duvar gövdesi içerisine 80 mm veya 100 mm kalınlığında, yüksek yoğunluklu taş yünü yalıtım levhalarının yerleştirilmesine imkan tanır. Çift kat alçıpan uygulaması ve akustik yalıtım bandı entegrasyonu ile sinema salonları, hastane odaları ve konferans salonları için aranan yüksek ses yalıtım değerlerini sunar.


• Geniş Tesisat Şaftı Fonksiyonu: Profil gövdesinde fabrikasyon olarak açılan H şeklindeki perforasyon delikleri, kalın elektrik kablo demetlerinin, yangın tesisat borularının ve sıhhi tesisat altyapılarının duvarın yapısal statiğini bozmadan yatay eksende güvenle geçmesini sağlar.


• Hafiflik ve Deprem Statik Güvenliği: Geleneksel tuğla, bims veya gazbeton duvar bloklarına kıyasla DC 100 profili ile inşa edilen kuru duvar sistemleri, binanın ölü yükünü metrekarede yaklaşık %80'e varan oranda hafifletir. Sismik (deprem) hareketler esnasında binanın maruz kalacağı yatay yük momentini düşürerek yapı güvenliğini optimize eder.


3. Uygulama ve Montaj Metodolojisi

1. Aksın Lazerle Belirlenmesi: Bölme veya giydirme duvarın kurulacağı hat lazer nivo ile zemine, yan duvarlara ve tavana hassas bir şekilde aktarılır. DU-100 yatay profillerinin altına ses köprülerini engellemek adına akustik yalıtım bandı yapıştırılır ve dübel-vida ile zemine/tavana sabitlenir.


2. Dikey Profillerin Yerleşimi: DC 100 profilleri, uygulanacak alçıpan levha ağırlığına, duvar yüksekliğine ve üzerine binen yüklere bağlı olarak 40 cm veya 60 cm aks aralıklarıyla (merkezden merkeze) yatay DU-100 profilinin içerisine dikey olarak dizilir.


3. Genleşme ve Sehim Toleransı (Kritik Adım): Profiller tavan U profilinin içerisine oturtulurken yukarıya sıfıra sıfır dayanmamalıdır. Bina oturmaları ve döşeme esnemeleri düşünülerek üst kısımdan en az 1 cm ila 1.5 cm genleşme boşluğu (sehim payı) bırakılarak kesim yapılmalı ve dikey profil yatay tavan profiline vidalanmamalıdır (sismik hareket toleransı için).


4. Alçıpan Sabitleme: DC 100 profillerinin iki kanat bükümü içe doğru kıvrımlı olduğundan, alçıpan levhalar borazan vidalar ile profile sabitlenirken vidanın sacı kolayca delmesini sağlar ve yalama yapmasını engeller. Vidalama işlemi maksimum 25 cm aralıklarla şaşırtmalı olarak yapılmalıdır.


Tesisat Gizleme ve Mekanik Çözümlerde Duvar C 100 Profili Avantajı

Bölme duvarların içinden sadece elektrik hatları değil, bazen kanalizasyon boruları, havalandırma kanalları ve yangın tesisatı sistemleri de geçmektedir. Dar profiller bu tesisat elemanlarını gizlemekte yetersiz kalabilir veya tesisatın profile çarpması sonucu ses yapmasına neden olabilir.

HC Alçıpan Profil Duvar C 100 profilleri sağladığı 10 cm’lik iç hacim ile her türlü mekanik tesisatın güvenle duvar içinden geçirilmesine olanak tanır. Profilin gövdesinde bulunan özel boşluklar, tesisatçıların işini kolaylaştırırken, tesisatın alçıpan levhaya temas etmesini önleyerek yüzeyde terleme veya çatlama oluşma riskini ortadan kaldırır.

Uygulayıcı Dostu Tasarım ve Şantiye Hızı

Sahadaki montaj ekipleri için zaman, projenin karlılığı demektir. HC Alçıpan Profil olarak tasarladığımız Duvar C 100 profili, pürüzsüz yüzeyleri ve milimetrik kesimleriyle uygulama esnasında büyük kolaylık sağlar.

Profil kanatlarının özel açıyla bükülmüş olması, vidalama işlemleri sırasında sacda yırtılma yaşanmasını engeller ve matkap uçlu vidaların metal yüzeye tam tutunmasını sağlar. Çapaksız kenar yapımız ise montaj personelinin iş güvenliğini korurken, alçıpan levhaların profile tam yanaşmasını sağlayarak pürüzsüz bir bitiş sunar.

Kalınlık Seçeneklerinin Statik Mukavemetle İlişkisi

Projelerinizde 0,40 mm ile 1,00 mm arasındaki hangi kalınlığı seçeceğiniz, duvarın toplam ağırlığına ve üzerine gelecek ek yüklere bağlıdır. HC Alçıpan Profil, her proje tipi için özelleşmiş çözümler sunar. 0,40 mm - 0,50 mm arası profiller standart bölme duvarlar için yüksek verim sağlarken, 0,60 mm ve üzeri kalınlıklar, üzerine ağır kaplama yapılacak duvarlar için sarsılmaz bir temel oluşturur.

1,00 mm kalınlığa ulaşan profil seçeneklerimizle, dış cepheye komşu olan veya yüksek rüzgar basıncı alan bölgelerde dahi statik güvenliği garanti ediyoruz.

Uzun Ömürlü Yapılar İçin HC Alçıpan Profil Güvencesi

İnşaat malzemesinde kalite, yapının yıllar içindeki performansı ile ölçülür. Düşük kaliteli veya standart dışı saclarla üretilen profiller zamanla esneme yapabilir ve alçıpan birleşim yerlerinde tamiri mümkün olmayan çatlaklara yol açabilir.

HC Alçıpan Profil, her bir Duvar C 100 profilinde homojen bir galvaniz yapısını ve sac yoğunluğunu taahhüt eder. Ürünlerimiz, yangın dayanımı istenen sistemlerde iskeletin bütünlüğünü koruyarak güvenli tahliye süreleri kazanılmasına yardımcı olur.

Lojistik Kolaylık ve Depolama Avantajları

Profillerimizin geometrik tasarımı, şantiyede ve depoda yer tasarrufu sağlayacak şekilde birbirinin içine geçebilir formdadır. Bu durum, özellikle şehir içi projelerde kısıtlı olan depolama alanlarının daha verimli kullanılmasını sağlar ve nakliye maliyetlerini düşürür.

HC Alçıpan Profil, güçlü üretim kapasitesi ve hızlı sevkiyat ağıyla, projelerinizin planlanan takvimde ilerlemesine destek olur. 3.000 mm uzunluğundaki her bir boy profilimiz, fabrikadan çıktığı andaki doğruluğunu montaj anına kadar korur.

Neden HC Alçıpan Profil Tercih Edilmeli?

Alçıpan bölme duvar uygulamalarında, iskelet sisteminin gücü duvarın ömrünü ve fonksiyonelliğini belirler. Duvar C 100 profili, genişliği ve dayanıklılığı ile en zorlu iç mekan projelerinin vazgeçilmezidir. HC Alçıpan Profil kalitesiyle birleşen bu ürünler, size sadece bir metal profil değil, güvenli ve konforlu yaşam alanları inşa etme garantisi sunar.

Siz de projelerinizde yüksek ses yalıtımı, statik dayanım ve montaj hızı arıyorsanız, HC Alçıpan Profil’in Duvar C 100 çözümlerini tercih edin. Teknik ekibimiz, projenizin detaylarına en uygun kalınlık ve ölçülerin belirlenmesi konusunda size destek vermeye hazırdır.

Kaliteli ham madde, ileri teknoloji üretim ve profesyonel hizmet anlayışımızla, yapı sektöründeki en güçlü çözüm ortağınız olmaya devam ediyoruz. Geleceğin sağlam duvarlarını, HC Alçıpan Profil'in 100'lük profilleriyle bugün inşa edin.
