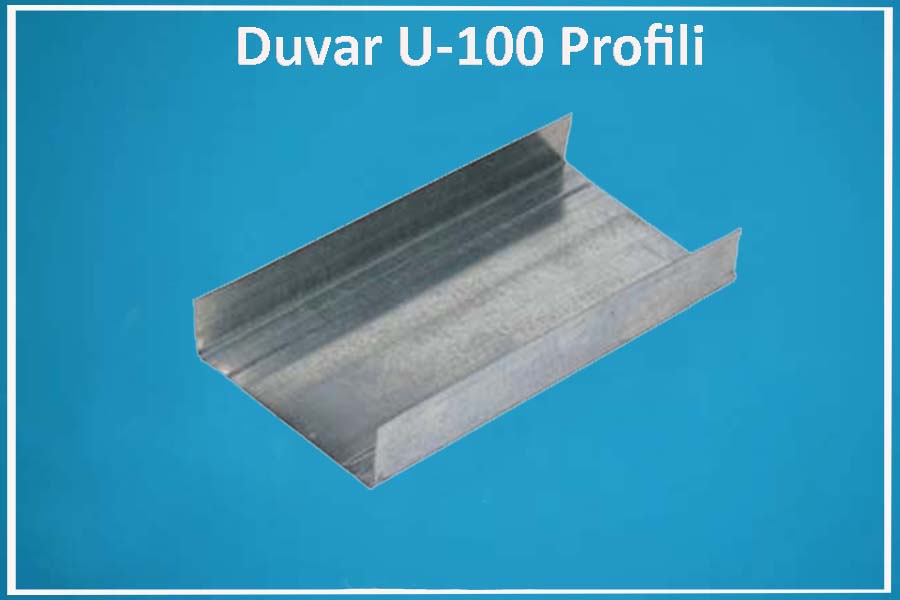

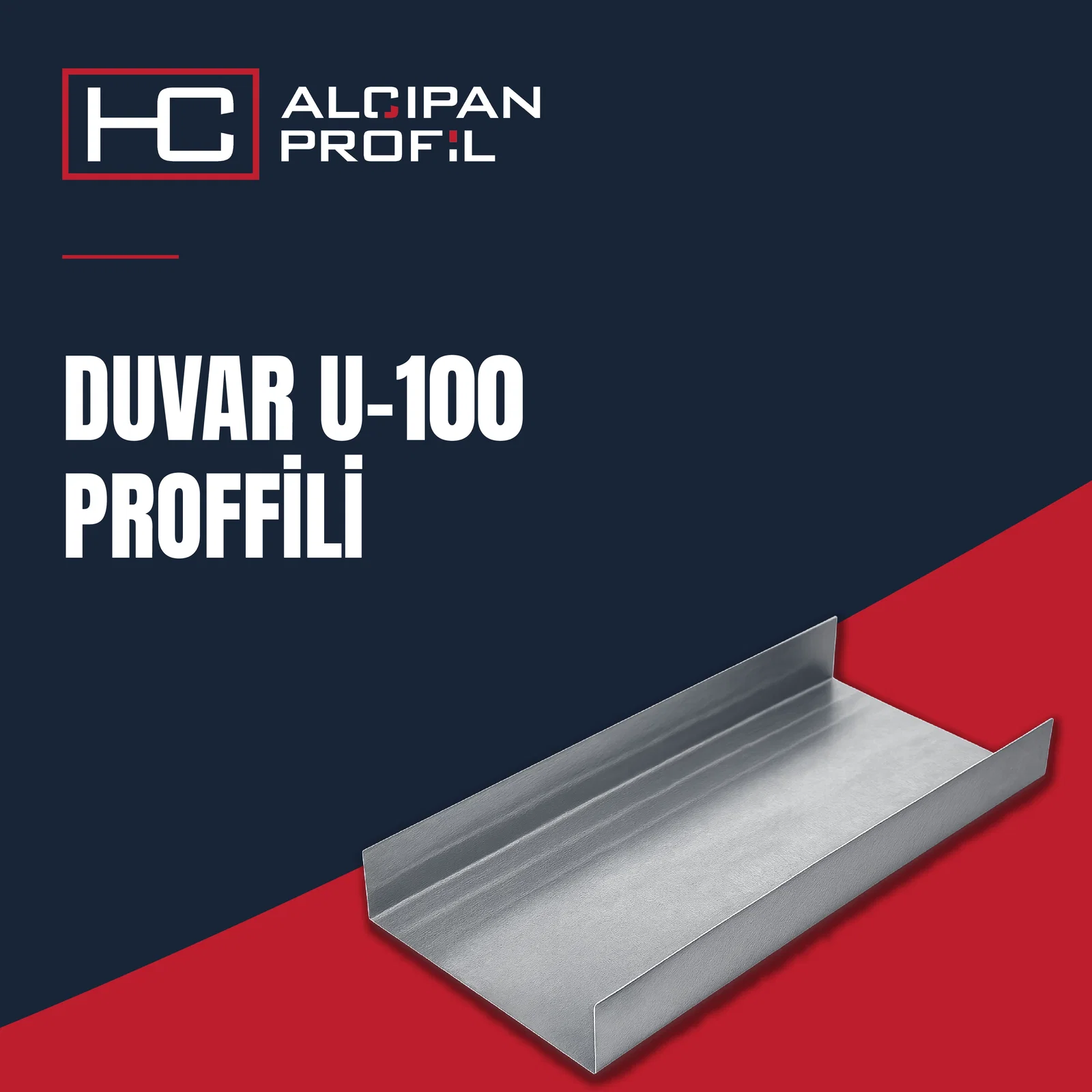

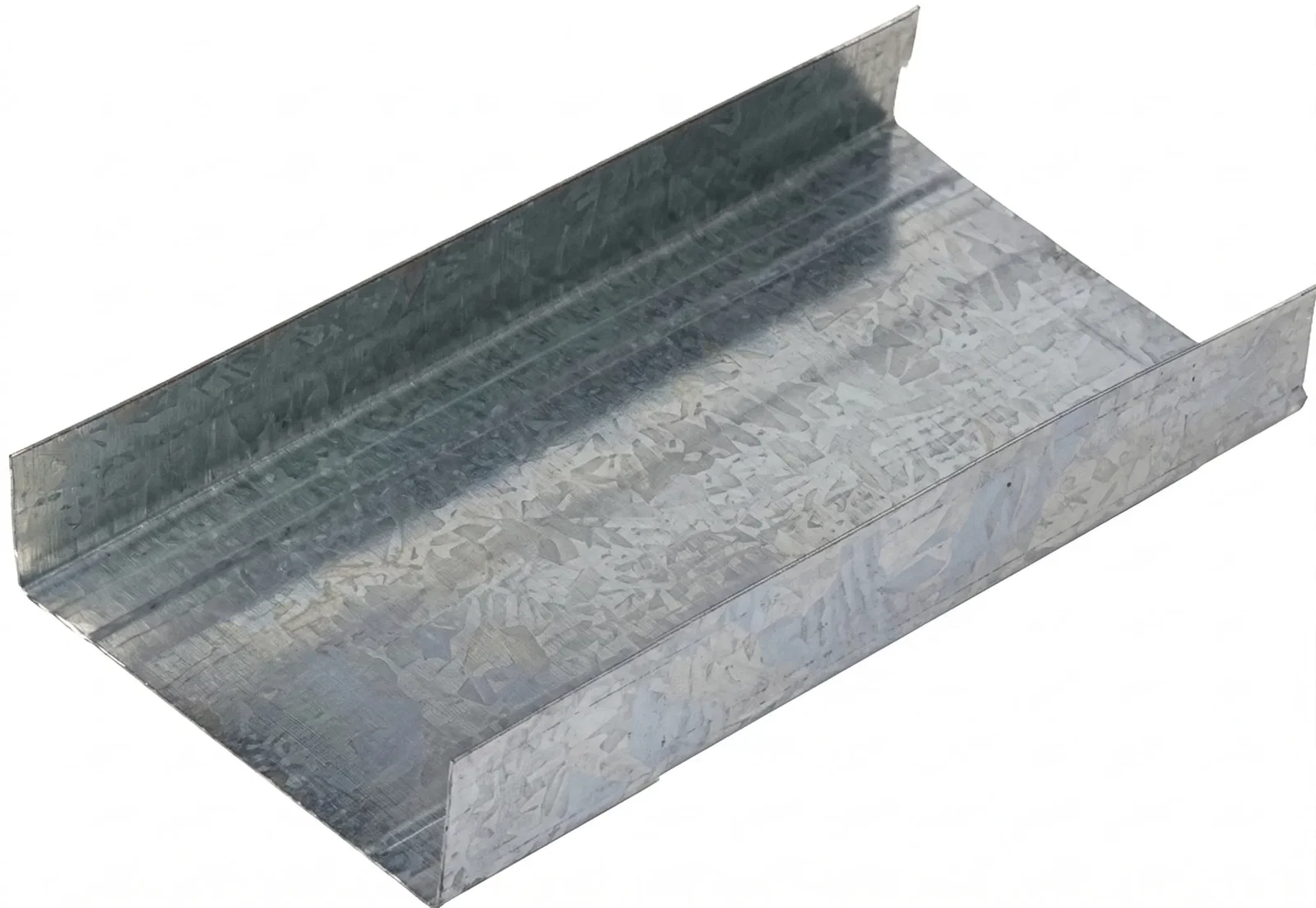

DUVAR U 100 PROFİLİ (DU 100)

Uzunluk 3.000 mm (3 mt)

Kalınlık 0,40 mm – 1,00 mm arası

Duvar U 100 profili alçıpan ile bölme duvar uygulamalarında kullanılır.

Duvar U-100 Profili (DU 100) Teknik Özellikleri ve Şartnamesi

Alçıpan bölme duvar, giydirme duvar, yüksek koridor duvarları ve şaft duvarı sistemlerinin zemin, tavan ve yan duvar hatlarındaki ana çerçevesini oluşturan Duvar U-100 (DU 100) profili, sıcak daldırma galvanizli çelik sacdan soğuk şekillendirme (roll-forming) yöntemiyle üretilen yatay kılavuz yapı elemanıdır.

Yüksek statik mukavemet gerektiren ve geniş hacimli alanlarda konumlandırılan Duvar C-100 (DC 100) dikey profillerinin zemin ve tavana rijit bir şekilde sabitlenmesini, hizalanmasını ve doğrusal bir hat üzerinde kalmasını sağlar.

1.Teknik Özellikler ve Ölçü Tablosu:

Uluslararası Kalite Standart Uyumu: Büyük ölçekli ve yüksek yapı projelerinde kullanılacak Duvar U-100 profilleri, TS EN 14195 (Alçı Levha Sistemlerinde Kullanılan Metal Çerçeve Bileşenleri) standartlarına uygun olarak üretilmeli ve korozyon direnci için en az Z100 (opsiyonel Z200) sıcak daldırma galvaniz kaplamaya sahip olmalıdır. Yangına tepki sınıfı A1 (Hiç Yanmaz) kategorisindedir.

2. Mühendislik Fonksiyonu ve Avantajları

• Yüksek Bölme Duvar ve Şaft Güvenliği: DU 100 profili, 101 mm'lik geniş taban oturumu sayesinde yüksek tavanlı mekanlarda (AVM, fabrika, hastane koridorları) inşa edilen bölme duvarların statik dengesini sağlar. DC 100 profilleriyle birleştiğinde 4.5 - 5 metre üzerindeki duvar yüksekliklerini savrulma ve esneme (sehim) yapmadan taşıyabilir.


• Üst Düzey Akustik Performans ($dB$ Yalıtımı): 100 mm'lik profil genişliği, duvar gövdesi içerisine 80 mm veya 100 mm kalınlığında yüksek yoğunluklu taş yünü ya da cam yünü yalıtım levhalarının yerleştirilmesine imkan tanır. Doğru bir montaj ve çift kat alçıpan uygulamasıyla odalar arası ses geçişi maksimum düzeyde bloke edilir.


• Tesisat ve Altyapı Geçiş Kolaylığı: Geniş profil hacmi, duvarın içinden geçmesi gereken ana pis/temiz su boruları, kalın kablo tavaları ve havalandırma kanalları gibi mekanik/elektrik altyapı elemanlarının duvar kalınlığı dışına taşmadan kolayca gizlenmesini sağlar.


• Korozyon Direnci ve Dip Nemi Koruması: Şantiyelerdeki zemin temizliği, şap uygulamaları veya ıslak hacimlerdeki nem, duvar diplerinde birikir. DU 100 profili, daldırma galvaniz yapısı sayesinde bu dip nemine karşı paslanma direnci gösterir, sistemin servis ömrünü korur.


3. Uygulama ve Montaj Metodolojisi

1. Aksın İşaretlenmesi: Bölme veya giydirme duvarın geçeceği hat, lazer nivo vasıtasıyla zemine, yan duvarlara ve tavana hassas bir şekilde çizilir.


2. Akustik Bant Entegrasyonu (Kritik Adım): DU 100 profilinin betonarmeye basacak olan taban yüzeyine akustik yalıtım bandı (ses yalıtım bandı) yapıştırılır. Bu adım atlanırsa, duvar sistemi akustik zafiyet gösterir ve ses yalıtım $dB$ performansı ciddi ölçüde düşer.


3. Zemin ve Tavan Ankrajı: Profil, çizilen hata uygun olarak zemin ve tavana yerleştirilir. Plastik dübel ve vida kombinasyonu veya çelik çivili pullu dübeller yardımıyla, maksimum 60 cm aralıklarla betonarmeye rijit bir şekilde sabitlenir. Profil başlarında ve bitişlerinde vida aralığı köşeden en fazla 10 cm içeride olmalıdır.


4. DC 100 Profillerinin Yerleşimi: Yatay DU 100 çerçevesi sabitlendikten sonra, dikey taşıyıcı DC 100 profilleri bu çerçevenin içerisine alt ve üstten geçirilir. Not: Dikey profiller tavan U profilinin içerisine girerken, üstten en az 1 cm genleşme/sehim boşluğu bırakılmalı ve yatay U profiline vida ile sabitlenmemelidir (sismik hareket ve döşeme esneme toleransı için).


   HC Alçıpan Profil: Duvar U 100 Profili (DU 100) ile Maksimum Dayanım ve Yüksek Performanslı Bölme Duvarlar

İç mekan mimarisinde geniş açıklıkların geçilmesi, yüksek tavanlı alanların bölünmesi ve üst düzey ses yalıtımı gereksinimleri, standart çözümlerin ötesinde bir iskelet sistemi gerektirir. HC Alçıpan Profil olarak, büyük ölçekli projelerin ve endüstriyel yapıların en çok tercih edilen taşıyıcı elemanlarından biri olan Duvar U 100 Profilini (DU 100), en yüksek kalite standartlarında üretiyoruz.

Alçıpan ile bölme duvar uygulamalarında zemine ve tavana sabitlenerek sistemin ana çerçevesini oluşturan bu profil, yapınızın en güçlü dayanağı olarak hizmet verir.

Duvar U 100 Profilinin Yapısal Fonksiyonu ve Teknik Tanımı

Duvar U 100 profili, 100 mm taban genişliğine sahip olan ve bölme duvar sistemlerinde dikey taşıyıcı C profillerini (Duvar C 100 profilini) kavrayan yatay bir çerçeve profilidir. Bu profil, duvarın inşa edileceği hattı belirlemek için zemin ve tavan yüzeyine sabitlenir.

HC Alçıpan Profil tarafından hassas ölçülerle üretilen Duvar U 100 profilleri, geniş taban oturumu sayesinde duvarın statik dengesini maksimize eder. Özellikle yüksekliğin fazla olduğu mekanlarda, duvarın salınım yapmasını engelleyen rijit bir iskelet yapısı kurmanıza olanak tanır.

Üretim Standartlarımız ve Teknik Veriler

Projelerinizde uygulama hızını artırmak ve fire oranını minimize etmek için Duvar U 100 profillerimizi standart olarak 3.000 mm (3 metre) uzunluğunda üretiyoruz. Yapının statik ihtiyaçlarına ve teknik şartnamelere tam uyum sağlamak amacıyla kalınlık yelpazemizi 0,40 mm ile 1,00 mm arası olacak şekilde geniş tuttuk.

HC Alçıpan Profil tesislerinde, sıcak daldırma galvanizli çelik sac kullanılarak üretilen bu profiller, paslanma ve korozyona karşı tam koruma altındadır. Kalınlık seçeneklerimiz, basit dekoratif bölmelerden, ağır mekanik tesisat yükü taşıyan veya üzerine ağır kaplama malzemeleri gelecek olan endüstriyel duvarlara kadar her türlü ihtiyaca cevap verecek çeşitliliğe sahiptir.

Yüksek Tavanlı Alanlarda Duvar U 100 Profili Kullanım Avantajları

Alışveriş merkezleri, fabrika binaları, depolar veya otel lobileri gibi tavan yüksekliğinin 4 metreyi aştığı mekanlarda bölme duvar inşa etmek ciddi bir mühendislik yaklaşımı gerektirir.

Duvar U 100 profili, geniş tabanı sayesinde zemine daha sağlam tutunur ve üzerine monte edilen Duvar C 100 dikey profilleriyle birlikte devasa bir panel mukavemeti oluşturur. HC Alçıpan Profil’in Duvar U 100 serisi, bu tip yüksek duvarlarda rüzgar yüküne ve sarsıntılara karşı esnemeyen, güvenli bir bölme duvar iskeleti kurmanızı sağlar.

Ses ve Isı Yalıtımında 100 mm Genişliğin Farkı

Modern binalarda konforun en önemli ölçütlerinden biri akustik yalıtımdır. Duvar U 100 profili kullanılarak oluşturulan bir bölme duvar, iç hacminde net 100 mm’lik bir boşluk bırakır. Bu genişlik, yalıtım sektöründe kullanılan yüksek yoğunluklu taş yünü veya cam yünü gibi malzemelerin daha kalın katmanlar halinde uygulanmasına imkan tanır.

HC Alçıpan Profil ürünleri, yalıtım levhalarının iskelet içine tam oturmasını sağlayan geometrisiyle ses köprülerini minimize eder. 100 mm’lik profil genişliği, özellikle sinema salonları, konferans merkezleri ve iki bağımsız konut arasındaki bölme duvarlarda, ses geçişini en düşük seviyeye indirmek için en ideal teknik çözümdür.

Tesisat Gizleme ve Mekanik Çözümlerde DU 100 Esnekliği

Bölme duvarların içinden sadece elektrik kabloları değil, bazen kanalizasyon boruları, havalandırma kanalları ve yangın tesisatı boruları da geçer. Dar profiller bu tesisat elemanlarını gizlemekte yetersiz kalabilir veya tesisatın profile çarpması sonucu ses yapmasına neden olabilir.

HC Alçıpan Profil Duvar U 100 Profil ürünleri, sağladığı 10 cm’lik iç hacim ile her türlü mekanik tesisatın güvenle duvar içinden geçirilmesine olanak tanır. Bu özellik, tesisatın alçıpan levhaya temas etmesini önleyerek yüzeyde terleme veya çatlama oluşma riskini de ortadan kaldırır.

Uygulayıcı Dostu Tasarım ve Montaj Kolaylığı

Sahadaki montaj ekipleri için zaman, maliyet demektir. HC Alçıpan Profil olarak tasarladığımız Duvar U 100 profilleri, pürüzsüz yüzeyleri ve milimetrik kesimleriyle uygulama esnasında büyük kolaylık sağlar. Profil kanatlarının ideal açıda bükülmüş olması, dikey Duvar C 100 profillerinin kanal içine zahmetsizce yerleştirilmesini sağlar.

Ayrıca, galvaniz kalitemiz sayesinde vidalama işlemleri sırasında sacda yırtılma yaşanmaz, matkap uçlu vidalar metal yüzeye tam tutunur. Çapaksız kenar yapımız ise montaj personelinin iş güvenliğini korurken, alçıpan levhaların profile tam yanaşmasını sağlayarak pürüzsüz bir bitiş sunar.

Kalınlık Seçeneklerinin Statik Mukavemetle İlişkisi

Projelerinizde 0,40 mm ile 1,00 mm arasındaki hangi kalınlığı seçeceğiniz, duvarın toplam ağırlığına ve üzerine gelecek ek yüklere bağlıdır. HC Alçıpan Profil, her proje tipi için özelleşmiş çözümler sunar. 0,40 mm - 0,50 mm arası profiller standart bölme duvarlar için yüksek verim sağlarken, 0,60 mm ve üzeri kalınlıklar, üzerine mermer, seramik veya ağır ekipman montajı yapılacak duvarlar için sarsılmaz bir temel oluşturur.

1,00 mm kalınlığa ulaşan profil seçeneklerimizle, dış cepheye komşu olan veya yüksek rüzgar basıncı alan bölgelerde dahi güvenle kullanılabilir.

Uzun Ömürlü Yapılar İçin HC Alçıpan Profil Güvencesi

İnşaat malzemesinde kalite, yapının yıllar içindeki performansı ile ölçülür. Düşük kaliteli, standart dışı saclarla üretilen profiller zamanla esneme yapabilir ve alçıpan birleşim yerlerinde tamiri mümkün olmayan çatlaklara yol açabilir.

HC Alçıpan Profil, her bir Tavan U Profili , Tavan C Profili ve Duvar U 100 profilinde homojen bir galvaniz yapısını ve sac yoğunluğunu garanti eder. Ürünlerimiz, yangın dayanımı istenen sistemlerde iskeletin bütünlüğünü koruyarak güvenli tahliye süreleri kazanılmasına yardımcı olur.

Lojistik ve Depolama Avantajları

Profillerimizin geometrik tasarımı, şantiyede ve depoda yer tasarrufu sağlayacak şekilde birbirinin içine geçebilir (iç içe geçme) formdadır. Bu durum, özellikle şehir içi projelerde kısıtlı olan depolama alanlarının daha verimli kullanılmasını sağlar ve nakliye maliyetlerini düşürür. HC Alçıpan Profil, geniş stok kapasitesi ve hızlı sevkiyat ağıyla, projelerinizin planlanan takvimde ilerlemesine destek olur.

Sonuç Olarak Neden Duvar U 100 Profili ve HC Alçıpan Profil?

Alçıpan ile bölme duvar uygulamalarında, iskelet sisteminin gücü duvarın ömrünü belirler. DU 100 profili, genişliği ve dayanıklılığı ile en zorlu iç mekan projelerinin vazgeçilmezidir. HC Alçıpan Profil kalitesiyle birleşen bu ürünler, size sadece bir metal profil değil, güvenli ve konforlu yaşam alanları inşa etme garantisi sunar.

Siz de projelerinizde yüksek ses yalıtımı, statik dayanım ve montaj hızı arıyorsanız, HC Alçıpan Profil’in Duvar U 100 çözümlerini tercih edin. Teknik ekibimiz, projenizin detaylarına en uygun kalınlık ve ölçülerin belirlenmesi konusunda size destek vermeye hazırdır. Kaliteli ham madde, ileri teknoloji üretim ve profesyonel hizmet anlayışımızla, yapı sektöründeki en güçlü çözüm ortağınız olmaya devam ediyoruz. Geleceğin sağlam duvarlarını, HC Alçıpan Profil'in 100'lük profilleriyle bugün inşa edin.
