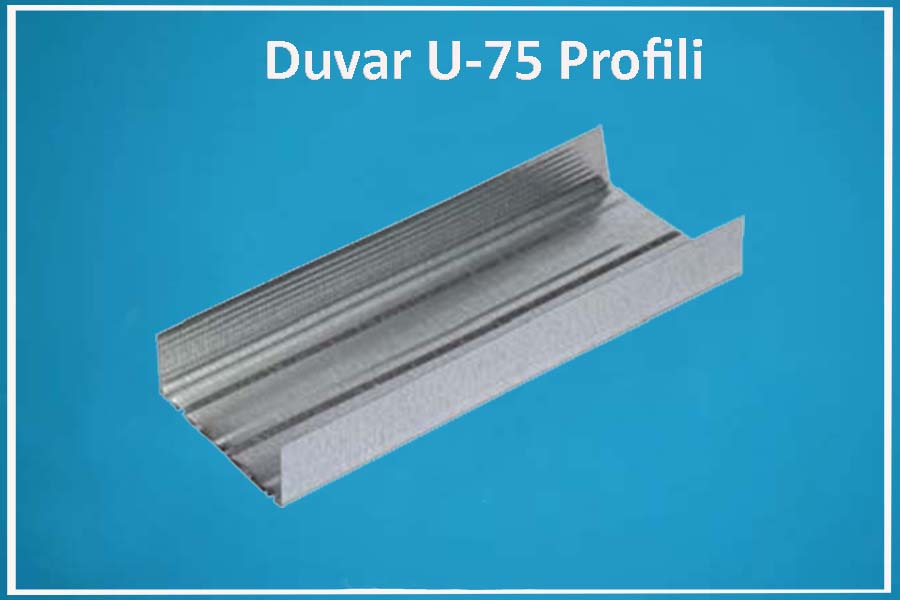

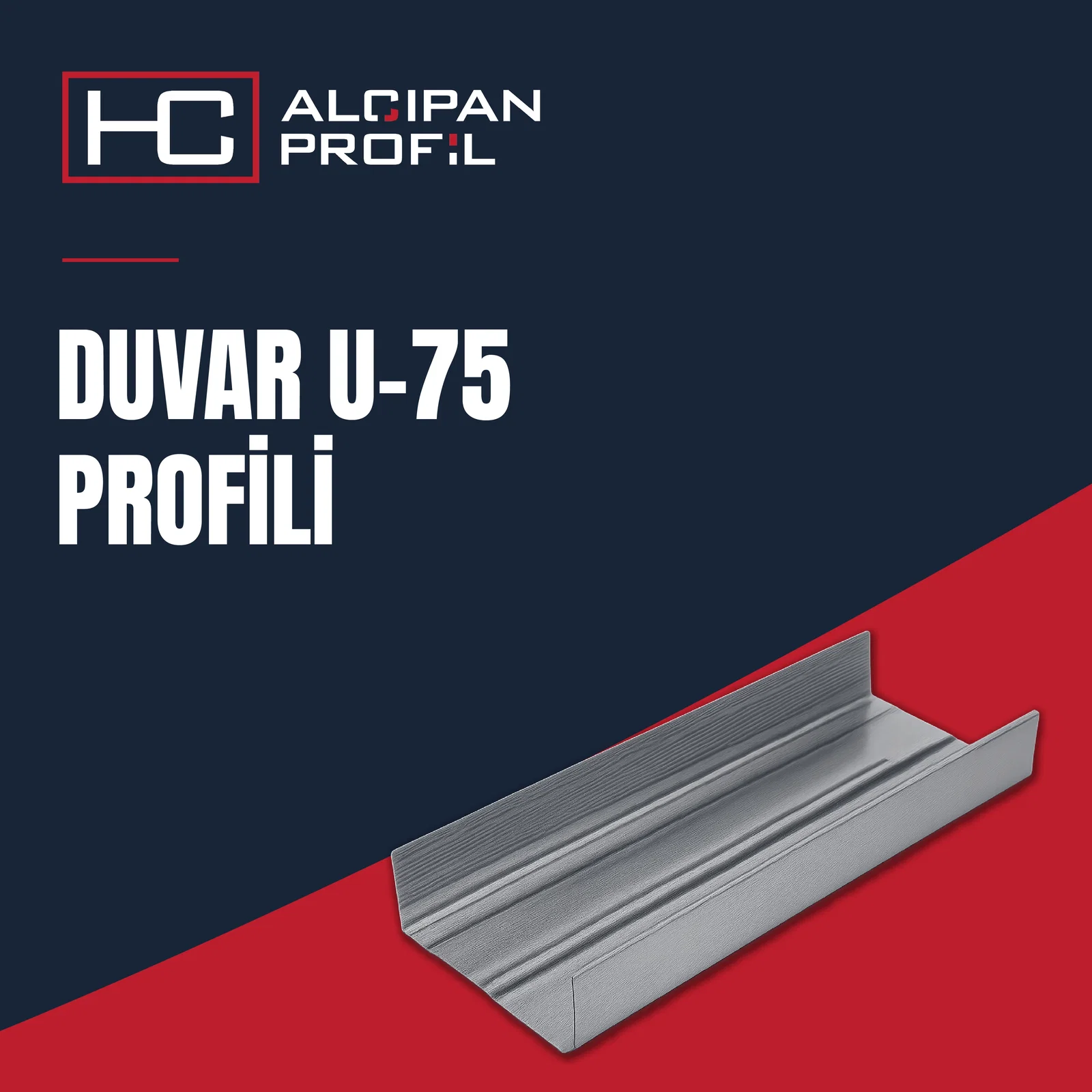

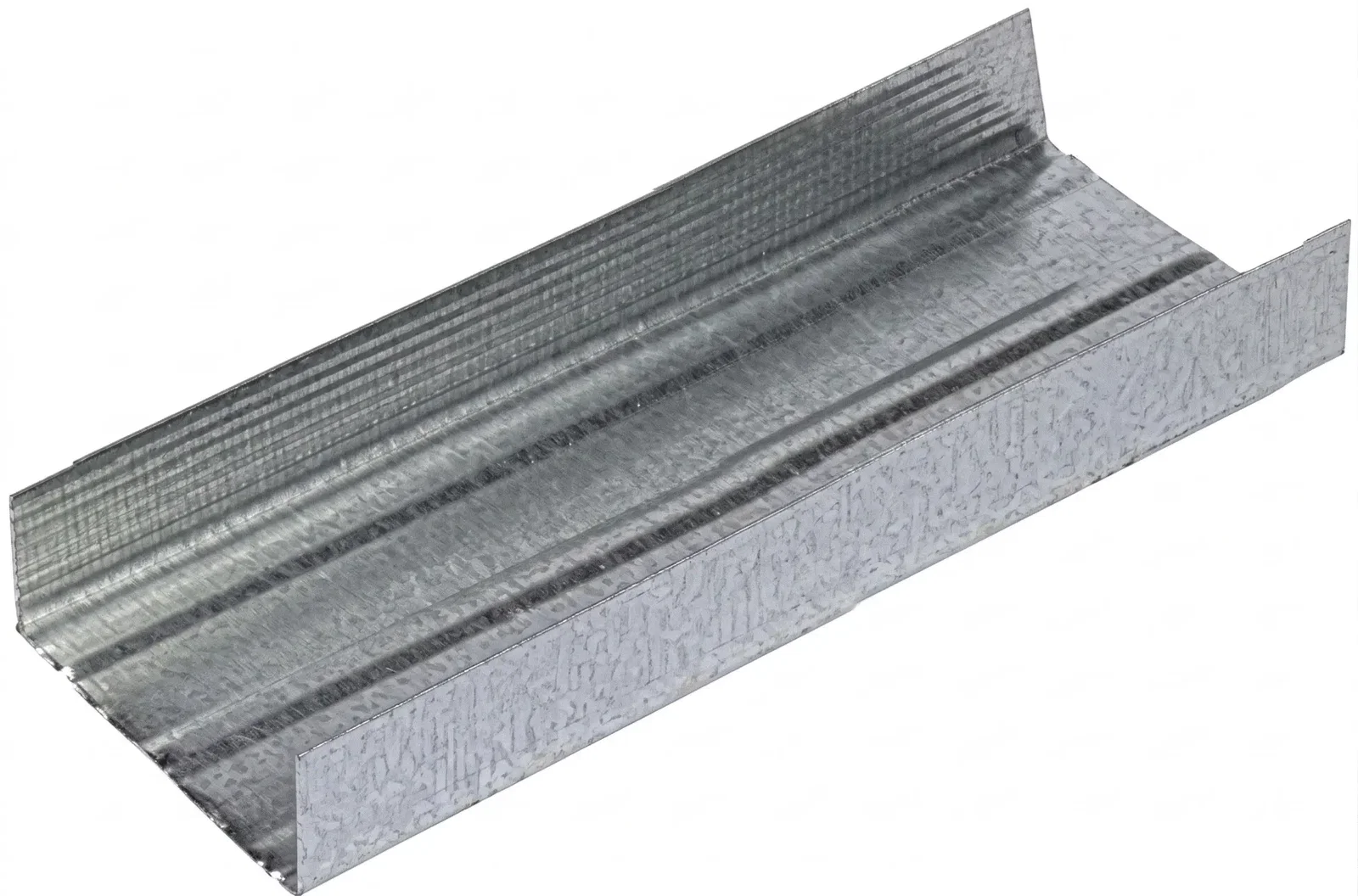

Duvar U-75 Profili

DUVAR U 75 PROFİLİ (DU 75)

Uzunluk 3.000 mm (3 mt)

Kalınlık 0,35 mm – 1,00 mm arası

Duvar U 75 profili alçıpan ile bölme duvar uygulamalarında kullanılır.

Duvar U-75 Profili (DU 75) Teknik Özellikleri ve Şartnamesi

Alçıpan bölme duvar, giydirme duvar ve şaft duvarı sistemlerinin zemin, tavan ve yan duvar hatlarındaki sınır çerçevesini oluşturan Duvar U-75 (DU 75) profili, sıcak daldırma galvanizli çelik sacdan soğuk şekillendirme (roll-forming) yöntemiyle üretilen yatay kılavuz yapı elemanıdır.

İç mekan mimarisinde standart bölme duvar uygulamalarının temelini oluşturan bu profil; dikey taşıyıcı omurgayı meydana getiren Duvar C 75 profillerinin zemin ve tavana güvenle sabitlenmesini, hizalanmasını ve doğrusal bir hat üzerinde kalmasını sağlar.

1.Teknik Özellikler ve Ölçü Tablosu

2. Mühendislik Fonksiyonu ve Avantajları

• Sistem Doğrusallığı ve Kusursuz Geçiş: Duvar U 75 profili, bölme duvarın zemin ve tavan düzlemindeki ana aks kılavuzudur. 76 mm'lik net iç taban genişliği, DC 75 dikey profillerinin profil yuvasına mikro toleranslarla, sıkışma veya potluk yapmadan tam oturmasını sağlar ve duvarın şakul kaçıklıklarını engeller.


• Akustik Konfor ve Ses Geçişi Blokajı (dB Yalıtımı): 75 mm'lik sistem kesiti, duvar gövdesi içerisine 70 mm kalınlığında taş yünü veya cam yünü yalıtım levhalarının yerleştirilmesine olanak tanır. Profil tabanına uygulanacak yalıtım bandı ile birleştiğinde, alt ve üst katlar arası darbe ve hava kaynaklı ses titreşimlerinin (akustik köprü) önünü keser.


• Optimum Duvar Kalınlığı ve Mukavemet Dengesi: Duvar u 75 ve Duvar C 75 kombinasyonu, üzerine uygulanacak çift kat alçıpan ile birlikte yaklaşık 12.5 cm'lik bir bitmiş duvar kalınlığı sunar. Bu kalınlık, hem iç mekanlarda gereksiz yer kaybını önler hem de standart konut, ofis ve hastane odaları için ideal statik mukavemeti ve ses yalıtım dengesini sağlar.


• Korozyon Direnci ve Dip Nemi Koruması: Şantiyelerdeki zemin temizliği, şap uygulamaları veya ıslak hacimlerdeki nem, duvar diplerinde birikir. DU 75 profili, daldırma galvaniz yapısı sayesinde bu dip nemine karşı yüksek paslanma direnci gösterir ve sistemin servis ömrünü korur.


3. Uygulama ve Montaj Metodolojisi

1. Aksın İşaretlenmesi: Bölme veya giydirme duvarın geçeceği hat, lazer nivo vasıtasıyla zemine, yan duvarlara ve tavana hassas bir şekilde çizilir.


2. Akustik Bant Entegrasyonu (Kritik Adım): Duvar U 75 profilinin betonarmeye basacak olan taban yüzeyine akustik yalıtım bandı (ses yalıtım bandı) yapıştırılır. Bu adım atlanırsa, duvar sistemi akustik zafiyet gösterir ve ses yalıtım performansı düşer.


3. Zemin ve Tavan Ankrajı: Profil, çizilen hata uygun olarak zemin ve tavana yerleştirilir. Plastik dübel-vida kombinasyonu veya çelik çivili pullu dübeller yardımıyla, maksimum 60 cm aralıklarla betonarmeye rijit bir şekilde sabitlenir. Profil başlarında ve bitişlerinde vida aralığı köşeden en fazla 10 cm içeride olmalıdır.


4. Duvar C 75 Profillerinin Yerleşimi: Yatay Duvar U 75 çerçevesi sabitlendikten sonra, dikey taşıyıcı Duvar C 75 profilleri bu çerçevenin içerisine alt ve üstten geçirilir. Not: Dikey profiller tavan U profilinin içerisine girerken, üstten en az 1 cm genleşme/sehim boşluğu bırakılmalı ve yatay U profiline vida ile sabitlenmemelidir (sismik hareket ve döşeme esneme toleransı için).

   HC Alçıpan Profil: Duvar U 75 Profili (DU 75) ile Geniş ve Güvenli Bölme Duvar Sistemleri

Modern mimari projelerde iç mekanların fonksiyonel olarak bölünmesi, hem dayanıklılık hem de yalıtım performansı açısından yüksek standartlar gerektirir. HC Alçıpan Profil olarak, büyük ölçekli yapılar ve yüksek performans beklenen projeler için özel olarak geliştirdiğimiz

Duvar U 75 Profilini (DU 75), sektörün en kaliteli ham maddeleriyle üretiyoruz. Alçıpan ile bölme duvar uygulamalarında sistemin ana omurgasını yere ve tavana sabitleyen bu profil, yapınızın iç mimarisinde sağlamlığın sembolü olarak öne çıkar.

Duvar U 75 Profilinin Teknik Tanımı ve Uygulama Alanları

Duvar U 75 profili, alçıpan bölme duvar sistemlerinde dikey taşıyıcıları Duvar C 75 profili içine alan, zemine ve tavana sabitlenen yatay bir çerçeve elemanıdır. 75 mm’lik taban genişliği, orta ölçekli duvar kalınlıkları için ideal bir denge sunar.

HC Alçıpan Profil tarafından üretilen bu profiller, özellikle geniş açıklıklı ofis bölmelerinde, otel odası ayırımlarında ve ses yalıtımının kritik olduğu koridor tasarımlarında temel taşıyıcı ray görevini üstlenir.

Üretim Standartları ve Teknik Veriler

Müşterilerimize sunduğumuz her bir DU 75 profili, şantiye verimliliğini maksimize etmek adına standart olarak 3.000 mm (3 metre) uzunluğunda imal edilmektedir. Uygulamanın statik yüküne ve projenin teknik şartnamesine bağlı olarak 0,35 mm ile 1,00 mm arası değişen kalınlıklarda üretim kapasitesine sahibiz.

HC Alçıpan Profil tesislerinde işlenen bu profiller, sıcak daldırma galvaniz teknolojisi ile kaplanarak korozyona, neme ve çevresel faktörlere karşı ömür boyu direnç kazanır.

Bölme Duvar Uygulamalarında DU 75’in Sağladığı Statik Avantajlar

Bölme duvar iskeletinin ilk adımı olan U profil montajı, tüm sistemin sağlamlığını ve düzgünlüğünü belirler. Duvar U 75 profilleri, 50 mm’lik dar profillere oranla daha geniş bir taban yüzeyine sahip olduğu için zemin ve tavanla daha geniş bir temas alanı kurar.

Bu durum, özellikle yüksek tavanlı mekanlarda duvarın rüzgar yüküne veya çarpma etkilerine karşı daha rijit durmasını sağlar. HC Alçıpan Profil’in Duvar U 75 serisi, esneme katsayısı minimize edilmiş yapısıyla uzun yıllar boyunca formunu korur ve alçıpan birleşim yerlerinde çatlama oluşumunu engeller.

Isı ve Ses Yalıtımında Geniş Profilin Önemi

Modern binalarda konforun anahtarı olan yalıtım, profil genişliği ile doğrudan ilişkilidir. Duvar U 75 profili kullanılarak oluşturulan bölme duvar iskeleti, iç hacminde 75 mm’lik bir boşluk bırakır.

Bu boşluk, taş yünü veya cam yünü gibi yalıtım levhalarının daha kalın seçilmesine olanak tanıyarak mekanlar arasındaki ses geçişini ciddi oranda azaltır. HC Alçıpan Profil ürünleri, yalıtım malzemeleriyle tam uyumlu geometrisi sayesinde akustik köprü oluşumunu engeller ve sessiz, huzurlu yaşam alanlarının kurulmasına yardımcı olur.

Uygulayıcı Dostu Tasarım ve Hızlı Montaj

Sahadaki ustaların ve uygulama ekiplerinin en büyük ihtiyacı, kolay işlenebilir ve hatasız bir malzemedir. HC Alçıpan Profil Duvar U 75 ürünleri, pürüzsüz kesim yüzeyleri ve milimetrik doğruluğu ile montaj hızını artırır.

Profilin yan kanatları, dikey Duvar C 75 profili içine rahatça geçmesini sağlar ancak boşluk bırakmayarak sistemin sarsılmasını önler. Çapaksız kenar yapısı iş sağlığı ve güvenliğini desteklerken, galvaniz kalitesi sayesinde vidalama işlemleri sırasında metalde yırtılma veya deformasyon meydana gelmez.

Tesisat Geçişleri ve Mekanik Çözümlerde Duvar U 75 Kolaylığı

Bölme duvarların içinden geçen elektrik kabloları, su boruları ve havalandırma kanalları için Duvar U 75 profilleri mükemmel bir hacim sunar. 75 mm’lik genişlik, tesisat elemanlarının alçıpan levhalara temas etmeden güvenle taşınmasını sağlar.

HC Alçıpan Profil, üretim aşamasında profilin mukavemetini artırmak için kullandığı büküm detaylarıyla, tesisat ağırlığı binen duvarlarda dahi iskelet bütünlüğünün korunmasını garanti altına alır.

Kalınlık Seçeneklerinin Statik Yükle İlişkisi

Projenizde hangi kalınlığı tercih etmeniz gerektiği, duvarın üzerine binecek ek yüklere bağlıdır. HC Alçıpan Profil bünyesinde üretilen 0,35 mm ile 0,40 mm arası profiller standart bölme duvarlar için ekonomik çözümler sunarken, 0,60 mm ve üzeri kalınlıktaki profillerimiz, üzerine ağır seramik kaplanacak, mutfak dolabı asılacak veya yüksek rüzgar basıncına maruz kalacak dışa bakan duvarlar için yüksek güvenlik sunar.

1,00 mm’ye varan kalınlık seçeneklerimizle, endüstriyel yapılardaki en zorlu detayları dahi güvenle çözüyoruz.

Neden HC Alçıpan Profil Ürünlerini Tercih Etmelisiniz

Sektördeki tecrübemiz ve kalite odaklı yaklaşımımızla, her bir boy profilde aynı sac kalitesini ve galvaniz oranını taahhüt ediyoruz. Standart dışı, düşük kaliteli saclardan kaçınarak yapılarınızın deprem dayanımına ve uzun ömürlülüğüne katkı sağlıyoruz.

HC Alçıpan Profil’in Duvar U 75 ürünleri, fire oranını düşüren standart 3 metrelik boyları ve birbirinin içine geçebilen tasarımıyla nakliye ve depolama süreçlerinde de maliyet avantajı sağlar.

Bölme Duvar Sistemlerinde Kusursuz Bitiş İçin İp uçları

Alçıpan ile bölme duvar uygulamasında, U profillerinin altına yalıtım bandı yapıştırılması, hem ses yalıtımı hem de profilin zemine tam oturması için kritik bir adımdır.

HC Alçıpan Profil olarak, montajda uygun dübel-vida kombinasyonunun seçilmesini ve en fazla 60 cm aralıklarla sabitleme yapılmasını öneriyoruz. Duvar U 75 profillerimiz, bu tip profesyonel montaj detaylarıyla birleştiğinde, üzerine uygulanacak saten alçı ve boya işlemleri için en pürüzsüz ve hareket etmeyen zemini hazırlar.

Yarının Sağlam Yapıları İçin Güvenilir Çözüm Ortağı

İster büyük bir konut projesi, ister ticari bir alan tadilatı olsun; HC Alçıpan Profil olarak her ölçekteki ihtiyaca hızlı ve etkili yanıt veriyoruz. Duvar U 75 profili (DU 75) ürün grubumuzda sunduğumuz kalite, sadece bir inşaat malzemesi değil, yapınızın güvenli geleceğidir. Geniş üretim kapasitemiz ve güçlü lojistik ağımızla, projelerinizin zamanında ve eksiksiz tamamlanması için çalışıyoruz.

Alçıpan ile asma tavan ve bölme duvar sistemlerinde iskeletin kalitesi, yapının prestijini belirler. HC Alçıpan Profil’in sağladığı bu yüksek standartlı Duvar U 75 çözümleriyle, mekanlarınızı sadece bölmekle kalmayın, onları dayanıklı ve huzurlu alanlara dönüştürün.

Teknik detaylar, projeye özel fiyatlandırmalar ve tüm profil ihtiyaçlarınız için uzman ekibimizle her zaman yanınızdayız. Sağlam iskelet, güvenli yapı; HC Alçıpan Profil ile mümkün.
